随着信息技术的快速发展，网络已经成为企业和组织日常运营中不可或缺的一部分。一个高效、可靠的网络基础设施对于提升工作效率、促进信息流通和确保数据安全至关重要。接下来我们将探讨如何通过合理的布线设计方案来构建灵活可靠的网络基础设施。

一、布线设计的重要性

1.影响网络性能和稳定性

2.满足不断增长的网络需求

3.提高网络的可扩展性和灵活性

二、布线设计的考虑因素

1.需求分析：确定网络规模、带宽要求、设备数量等。

2.拓扑结构：选择合适的网络拓扑结构，如星型、总线型、环型等。

3.线缆选择：根据传输距离、带宽需求和环境条件选择合适的线缆类型。

4.布线规划：合理规划布线路径，避免干扰和信号衰减。

5.配线架和机柜：选择合适的配线架和机柜，方便管理和维护。

6. 标识和记录：对线缆进行标识和记录，方便故障排查和维护。

三、工作区子系统设计

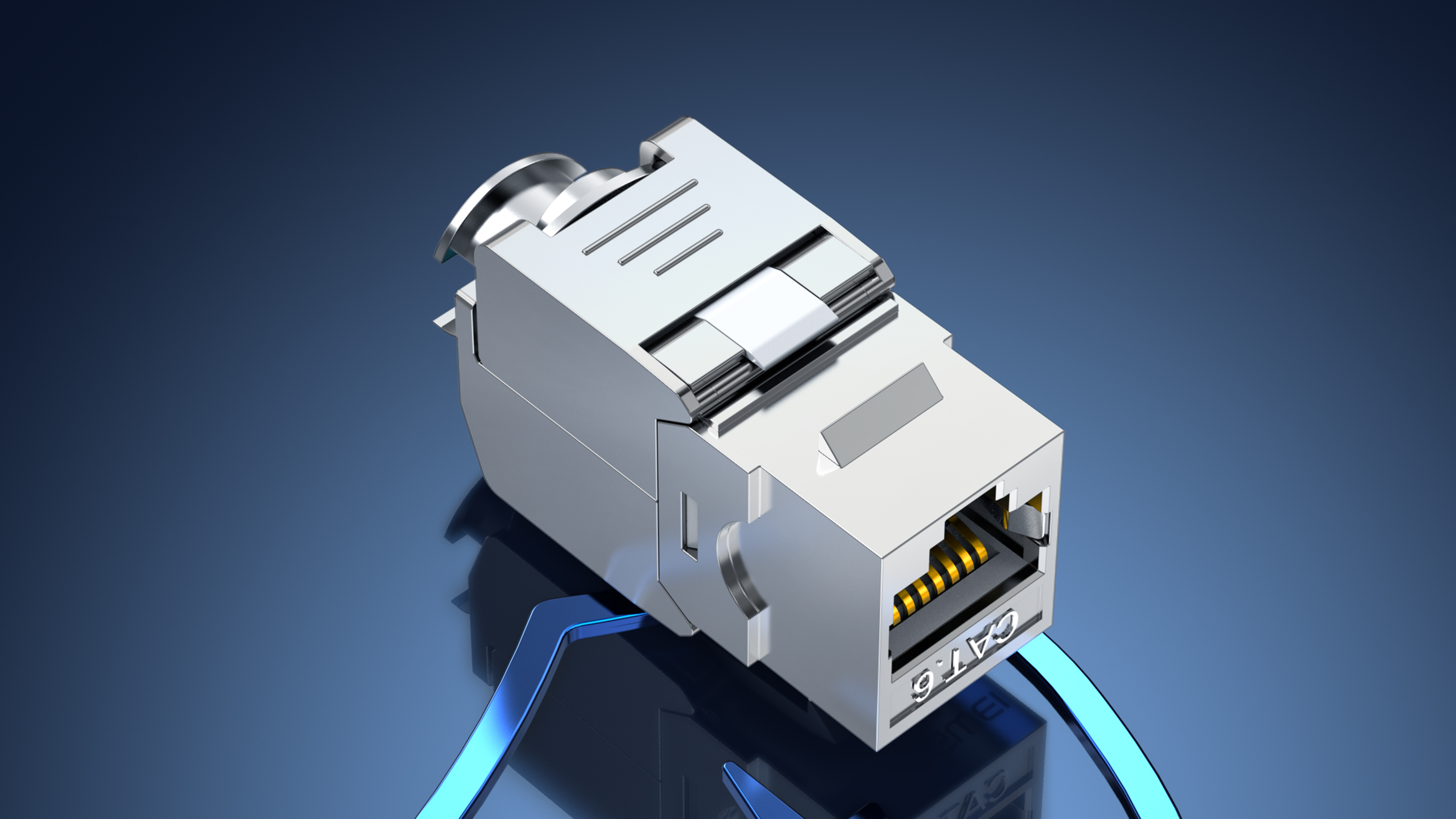

1.工作区子系统：采用数据信息模块；信息面板；系统由终端设备连接到信息插座的连线组成。

2.工作区子系统信息插座安装位置确定：RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。

四、水平区子系统设计

水平区子系统：预埋穿线管采用JDG20/25管，水平线缆采用双绞线进行敷设。由前端面板敷设至对应的弱电竖井数据配线架。

五、主干区子系统设计

垂直主干子系统：根据馆内实际需求，分别采用室内光缆为数据主干和室内三类非屏蔽大对数线缆语音主干。

MDF与IDF间：采用一条室内光缆为数据主干,采用多条(根据楼层语音点总数，并预留适量余量)室内大对数线缆为语音主干。

主要用于连接各层配线室，并连接主配线间，垂直主系统除建筑物常规布线外，另外的垂直主系统从信息中心主机房分别向大楼各个电井铺设并连接各配线机柜内，并连接到主配线间。

竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。

六、管理区子系统设计

管理区子系统由对接、跳接配线架组成。为连接其它子系统提供连接手段。对接和跳接允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。使在移动终端设备时能方便地进行插拔。

对于信息点不是很多，使用功能又近似的楼层，为便于管理，可共用一个子配线间；对于信息点较多的楼层应在该层设立配线室。配线室的位置可选在距弱电竖井旁附近的房间内。配线室用于安装配线架和安装计算机网络通讯设备。

七、设备间子系统设计

设备间子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备连接起来。

在设计设备间时，要为设备及管理人员提供照明良好、安全而又得到保护的环境。这里我们主要针对设备间的设备环境，安装条件和连接方式作以简要的说明。按照标准的设计要求，设备间尤其是要集中放置设备的设备间，应尽量满足下面的要求：

1.室温应保持在10℃－30℃之间，相对湿度保持在20%-80%;

2.保持室内无尘或少尘，通风良好，设备间内距地面0.8米处，照度不应低于200Lx；

3.安装合适的消防系统(如果采用湿型消防系统，不要把喷头直接对准电气设备)

4.使用防火门、至少能耐火1小时的防火隔墙和阻燃漆。

5.设备间的大小完全取决于安装的电气设备的空间要求。为方便敷设电缆线和弱电系统专用电源线，设备间室内地面宜铺设600*600MM抗静电地板,其要求应符合GB6650-86“计算机机房用地板技术条件”;顶面宜采用600*600MM轻钢龙骨铝扣板吊顶，距地板面至少为2550MM;其余墙面刷乳白色乳胶漆或阻燃漆。门的大小至少为高2100MM*宽900MM。

另外，在主、分配线间，还要有供放置设备的设备柜，其大小可按设备的尺寸而定，一般采用铁质或玻璃材料制成（本案采用19"42U或42U标准机架）。在设备间应尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。

总结

综合布线系统功能就是要改变过去那种无序的管理状况和落后的管理手段，建立先进与科学的综合管理机制，建立具有先进性、可靠性、灵活性、易用性的布线管理系统，为信息管理系统、信息化系统的应用提供快捷高效、安全可靠的保证。
