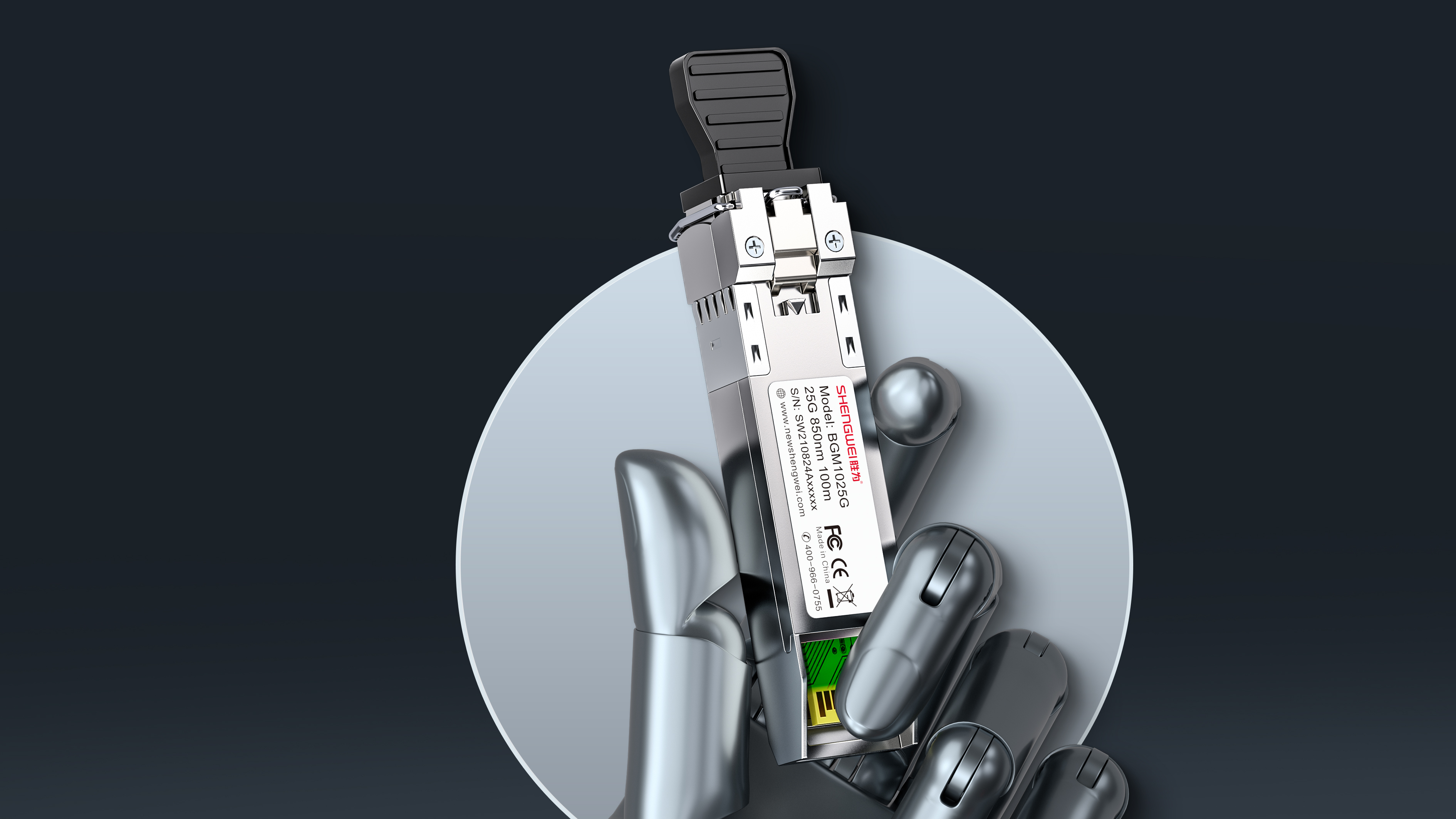

光模块是什么?
光模块(Optical module)是一种电子设备,用于光纤通信系统中的光信号传输和接收。它是光通信的关键组件之一,可以将电信号转换为光信号并通过光纤进行传输,同时也能够将接收到的光信号转换为电信号。

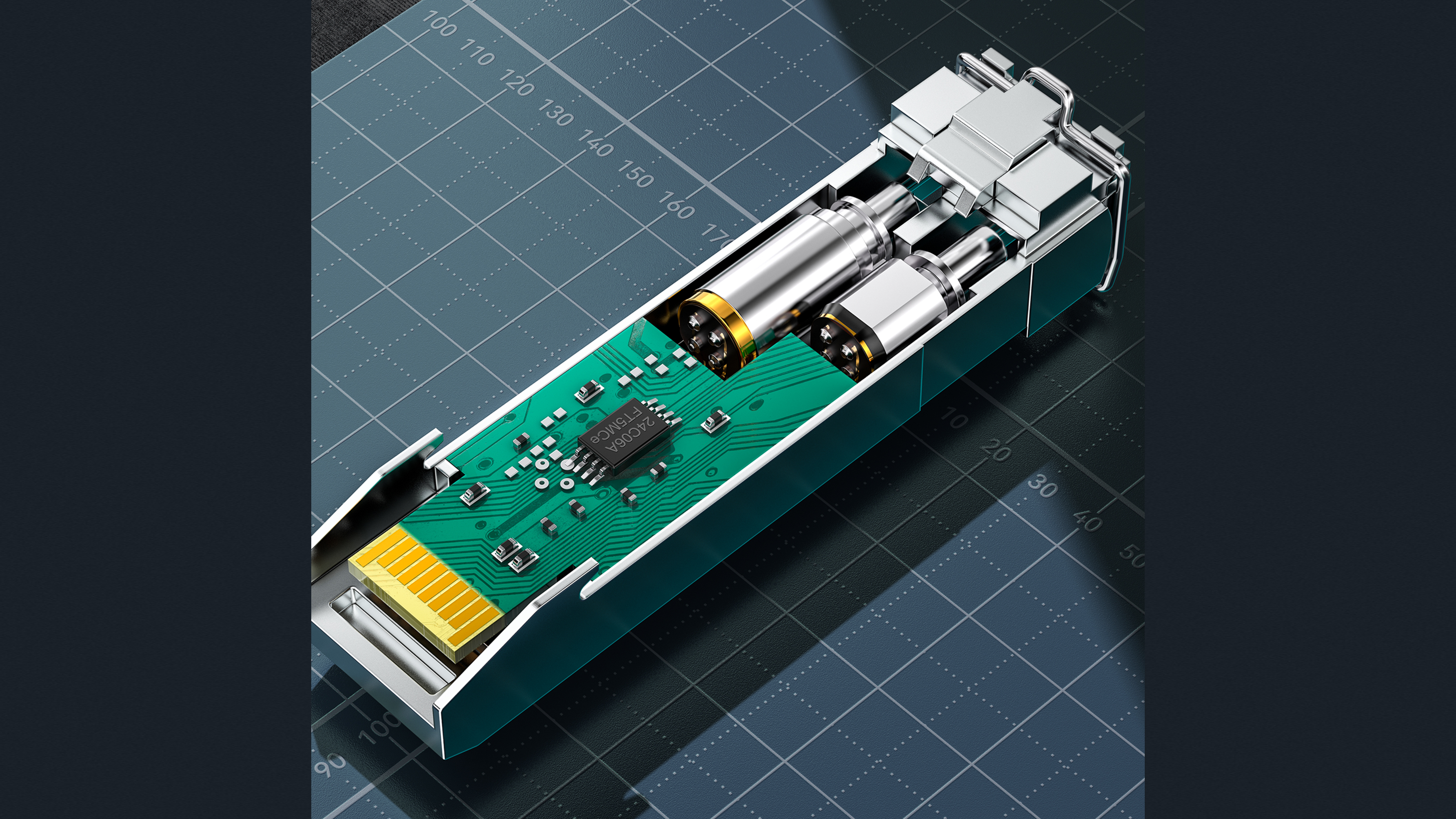

光模块通常由发送器和接收器组成。发送器部分将电信号转换为适合在光纤中传输的光信号,并将其发送出去。接收器部分则负责接收经过光纤传输的光信号,并将其转换回电信号,以供接收设备或系统进行处理。
光模块可根据不同的传输距离、速率和光纤类型来选择。常见的光模块类型包括SFP(Small Form-factor Pluggable)、SFP+、QSFP(Quad Small Form-factor Pluggable)等,它们具有标准化的插槽或接口,可与各种网络设备兼容。
光模块广泛应用于数据中心、企业网络、电信网络和广域网等领域,用于实现高速、远距离和可靠的光纤通信。它们在提供大带宽、低延迟和抗干扰性方面发挥着重要作用,为现代通信和网络领域的发展做出了重要贡献。
单模光模块
单模光模块(Single-mode Optical Module)是一种用于单模光纤传输系统的光通信设备。它能够实现高速、远距离的数据传输,并适合长距离通信。
单模光模块使用的是核心直径较小的单模光纤,通常为9/125微米(以光纤的核心尺寸和包覆材料的屈光率差异命名)。这种光纤只允许单个光模式在其中传播,因此称为单模光纤。
单模光模块通常采用标准化的插槽或接口,如SFP、SFP+、QSFP等,以便与各种网络设备兼容。它们支持不同的传输距离,从数公里到数十公里甚至更远。
单模光模块在电信运营商、数据中心、企业网络和广域网等领域得到广泛应用。由于单模光纤具有较低的衰减和折射损耗,单模光模块能够提供高质量、稳定的传输性能,适用于长距离传输和高速数据通信需求。
多模光模块
多模光模块(Multimode Optical Module)是一种用于多模光纤传输系统的光通信设备。它能够实现高速、短距离的数据传输,并适合局域网和近距离通信。
多模光模块使用的是核心直径较大的多模光纤,通常为50/125微米或62.5/125微米(以光纤的核心尺寸和包覆材料的屈光率差异命名)。这种光纤可以传播多个光模式,因此称为多模光纤。
多模光模块通常采用标准化的插槽或接口,如SFP、SFP+、QSFP等,以便与各种网络设备兼容。它们支持不同的传输距离,通常在几百米范围内。
多模光模块在局域网、数据中心以及短距离通信领域得到广泛应用。虽然多模光纤的传输距离相对较短,但多模光模块具有成本低、易于安装和维护的优势,适用于短距离通信需求。
如何使用光模块
使用光模块的步骤可以归纳如下:
1.确定光模块的类型和规格:选择适合你的网络环境和需求的光模块,例如SFP、SFP+、QSFP等。
2.准备光纤连接:确保光纤端面干净,并检查光纤的连接类型(单模或多模)以及传输距离要求。
3.准备设备和插槽:找到适合光模块的设备插槽,通常位于网络设备的输入/输出接口(I/O Port)区域。
4.插入光模块:将光模块轻轻插入设备的插槽中,确保正确对齐并完全插入。
5.连接光纤:将光纤连接到光模块的光纤接口,确保稳固连接并避免过度弯曲光纤。
6.确认连接状态:通过观察设备或管理界面来确认光模块与设备之间的连接状态是否正常。
7.配置设备:根据需要,可能需要在设备上进行相应的配置,以确保光模块能够按预期工作。
8.测试和验证:进行必要的测试和验证,确保光模块正常工作并满足性能要求。
需要注意的是,确保在使用光模块之前了解和遵循设备和光模块的制造商提供的操作指南和安装说明。此外,如果对于光纤连接和光模块的配置不确定,最好寻求专业人士的帮助或咨询光通信相关的技术支持团队。
