网线寻线仪是一个可以帮助我们快速的从大量的线束线缆中寻找到要找到的那条，也可以叫做寻线器，是在网络布线、通信布线、各类金属线路施工工程和日常维护中查找对应线缆的一个不可或缺的网络工具。

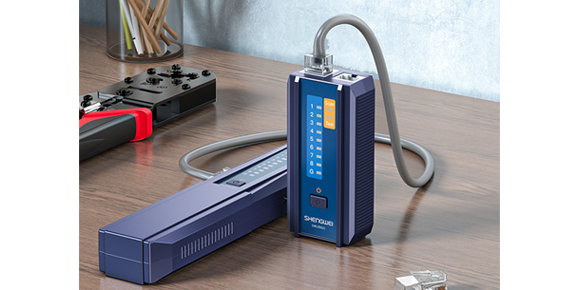

胜为GWL0002C是我们新推出的一款多功能数字信号寻线仪，使用无杂音，抗干扰能力强，可以直接连接PoE交换机进行寻线，准确寻找到线缆。以下是这款寻线仪的功能介绍：

功能说明

测试网线线序

将网线两端分别插入发射器和接收器的网线接口，长按3秒电源键将发射器开机，开机后，再短按电源键切换工作模式至测线模式，测线指示灯会亮，发射器和接收器的网线指示灯会依次循环闪烁，如有某根网线不同，则对应的指示灯不亮。

PS:测试网线线序时，接收器不用开机。

测试电源的正负极

将配套的网线鳄鱼夹的网线插入到发射器的网络接口，红色和黑色线分别夹在待测电源正负极上，如果网线指示灯的1号和2号灯亮，则红色鳄鱼夹所接的是负极，黑色所接的是正极。如果不亮，请调换正负极再测。

提示：1.待测电源的电压必须是直流36V以下，不可直接测试交流220V；

2.请注意使用发射器测试，接收器不可以测试，否则会烧毁设备；

3.测试正负极，发射器不用开机。

寻线模式

长按3秒电源键将发射器开机，寻线指示灯亮，待寻线的网线插入到发射器的网络接口，开启接收器，将接收器的接收天线靠近某根网线，放接收器喇叭有滴滴滴声音时，即为需要寻找的网线。

提示：在测试时，请注意将灵敏度微调旋钮调至最大，并将天线沿着网线缓慢移动，防止误测到其他线缆。

测试单根电线

将配套的网线红色鳄鱼夹，夹在需要待测的电线端（电线需剥去外皮），开启发射器至寻线模式，网线夹插入到发射器的网络接口，使用接收器，即可寻线。

使用注意事项

1. 如果使用过程中出现不能开机或者开机后立马关机的情况，请检查并更换电池；

2. 连接非标PoE时，耐压只能达到60V，测试完毕应尽快拔出网线，避免长时间高压输入发射器；

3. 接收器不可以直接插入非标PoE，否则会烧坏设备；

4. 使用寻线仪寻线时，如果出现相邻2根网线都发出声音的情况，可以进行以下操作：

①适当调整灵敏度微调旋钮，减低灵敏度后再次测试；

②将其中一根网线直接插入接收器的网络插座口，如果接收器上面的线序指示灯亮，则表示该线是所要确定的网线。

网线寻线仪可以帮助我们通过声音来快速的查找网线、电话线等线缆，胜为GWL0002C可以适用于RJ45网线接口、RJ11电话接口、双芯电话线还可以通过鳄鱼夹线进行转接，是我们机房布线、网络维护的好帮手。
